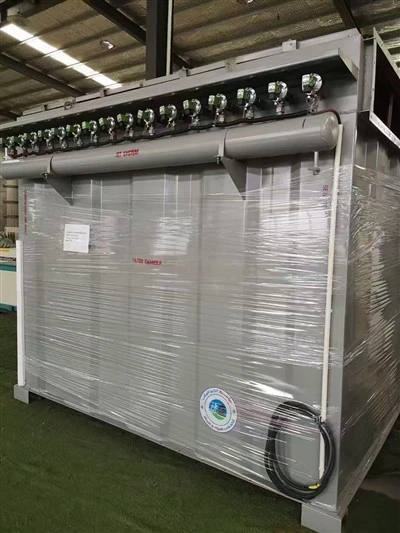

Общ преглед на продукта
Индустриалният метален прахоуловител е система за обезпрашаване, предназначена за централизирано тръбопроводи през множество металообработващи станции с голям общ въздушен обем. Металообработващият прах обикновено има фин размер на частиците, абразивност и възможно съдържание на маслена мъгла. Оборудването се състои от смукателен капак, разклонителен канал, главен канал, филтър, вентилатор и устройство за събиране на прах. Прахът се улавя локално във всяка генераторна станция и се транспортира през тръбопроводната мрежа до филтърния блок; чистият газ се изпуска или връща в сервиза. Системата е проектирана за много-станционно централизирано обезпрашаване, а не за преносима-точкова работа.
Ключови спецификации
|
Артикул |
Параметър |
|
Тип оборудване |
патронен прахоуловител / чувал |
|
Обем на въздуха |
1000–30000 m³/h |
|
Скорост на филтриране |
0,8–1,5 м/мин |
|
Материал на патрона |
полиестерни влакна, PTFE мембрана |
|

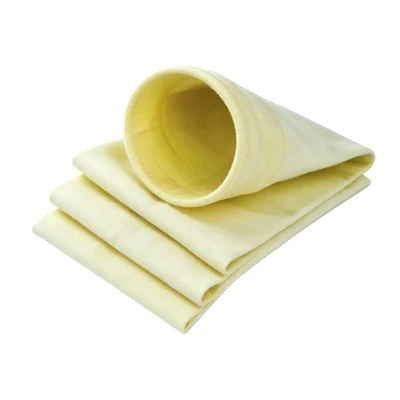

Материал на чантата |
антистатичен полиестерен иглен филц |
|
Тип качулка |
затворено, универсално смукателно рамо, последващ-тип |
|
Метод на почистване |
импулсна струя |
|
Ефективност на отстраняване на прах |
По-голямо или равно на 99,5% |
|
Разпределение на обема на въздуха в системата |
на станция, изчислено |
|
Скорост на канала |
за прахови характеристики, изчислени |
Системен дизайн и инженерство на въздуховоди
• Разпределение на обема на въздуха в системата: общият обем на въздуха се разделя между станциите според скоростта на улавяне на капака и коефициента на едновременна работа. Диаметърът на разклонения канал се изчислява от обема на въздуха на всяка станция и необходимата скорост на канала.
• Изчисляване на скоростта на канала: скоростта на канала се избира според размера и концентрацията на частиците метален прах. За алуминиев и магнезиев прах скоростта на въздуховода трябва да се поддържа над 20 m/s, за да се избегне отлагането.
• Конструкция на разклонения канал: разклонителните канали са свързани към главния канал под ъгъл, който намалява съпротивлението на системата. Количеството коляно и радиусът на огъване се контролират, за да се намали загубата на налягане.
• Съпротивление на системата: общото съпротивление на системата включва аспиратор, разклонителен канал, главен канал, филтърен модул и изход. Налягането на вентилатора е избрано да покрива общото съпротивление на системата с резерв.
• Контрол на почистването: последователността на почистване с импулсна струя се настройва според отделенията на филтърния модул и концентрацията на прах. Интервалът на почистване може да се регулира въз основа на спада на налягането.
• Работа с много-станции: ако само част от станциите работят по едно и също време, може да се приложи коефициент на едновременна работа, за да се намали общият въздушен обем на системата и мощността на вентилатора.
• За едно-станционно обезпрашаване или локално обезпрашаване с къса тръбна връзка може да се сравни металообработващ прахоуловител.
Приложения
• Събиране на прах от шлифовъчна и полираща машина
• Обезпрашаване на мелница и режеща машина
• Пречистване на дим от заваръчна станция
• Лазерно рязане с дим
• Обезпрашаване на цех за обработка на метални изделия
• Третиране на прах при обработка на мухъл
• Обезпрашаване при обработка на авточасти
Персонализиране и OEM
• Разпределение на обема на въздуха в системата, изчислено за станция
• Диаметър на разклонения канал и скорост на канала, изчислени според характеристиките на праха
• Оформление на главния тръбопровод, предназначено за подреждане на оборудването на работилницата
• Тип капак, избран за всяка операция на обработка
• Конфигурирани са количеството на отделението на филтърния модул и последователността на почистване
• Налягането на вентилатора е избрано спрямо общото съпротивление на системата
• Напрежение/честота, регулируеми за целевия пазар
• OEM/ODM: персонализиран за много{0}}системен дизайн и оформление на работилницата; клиентска марка върху табелката и контролния шкаф
Поръчки и сътрудничество
| MOQ | 1 единица |
| Време за изпълнение | да се потвърди чрез конфигурация; стандартни конфигурации обикновено 15–30 дни |
| Плащане | T/T 30% депозит, 70% преди изпращане; Приема се акредитив на виждане за големи поръчки |
| Търговски условия | FOB / CIF / EXW |
| Опаковка | дървена кутия или палет за контейнерни превози; големи системи, доставяни на секции |
| Пристанище на товарене | Шанхай / Нингбо / Циндао |
| Гаранция | една година срещу производствени дефекти за не{0}}консумативи |
| След{0}}продажба | техническа поддръжка за проектиране на системата, оформление на канали и въвеждане в експлоатация; доставка на резервни части за патрони, торби, импулсни вентили и тръбни компоненти |
ЧЗВ
Въпрос: Как се разпределя обемът на въздуха в системата между множество станции?
О: Общият обем на въздуха се разделя според скоростта на улавяне на аспиратора и коефициента на едновременна работа. Въздушният обем на всяка станция определя диаметъра на канала на разклонението. Ако не всички станции работят по едно и също време, може да се приложи коефициент на едновременна работа, за да се намали общият въздушен обем на системата и мощността на вентилатора.
В: Как се определя скоростта на канала за метален прах?
A: Скоростта на канала се избира според размера и концентрацията на частиците метален прах. За алуминиев и магнезиев прах скоростта на въздуховода трябва да се поддържа над 20 m/s, за да се избегне отлагането. За обикновения метален прах скоростта на тръбопровода се изчислява, за да поддържа праха висящ без прекомерно износване на тръбопровода.
